電動開關閥門Q941Y-16P產品技術參數
[ 2021-11-12 ]

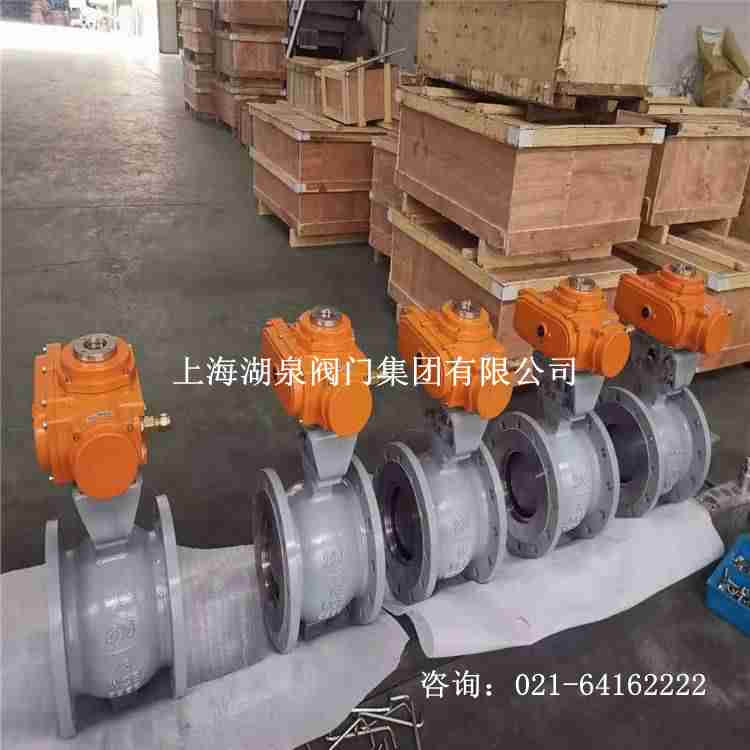

上海湖泉閥門集團有限公司生產電動開關閥門Q941Y-16P，咨詢 021-64162222 ：電動驅動、法蘭連接形式、浮動球直通式，閥座密封面材料有氟塑料 (Q941F)、硬質合金 (Q941Y)，公稱壓力 PN16~PN63、公稱尺寸 DN15~DN300、適用溫度為 -29~450℃，閥體材料有碳素鋼、不銹鋼和合金鋼。湖泉閥門廠家Q941F、Q941Y 型 PN16~PN63 電動球閥適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由 電動執行器（也可根據用戶要求配置其他型號電子式電動執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。
電動開關閥門Q941Y-16P產品技術參數

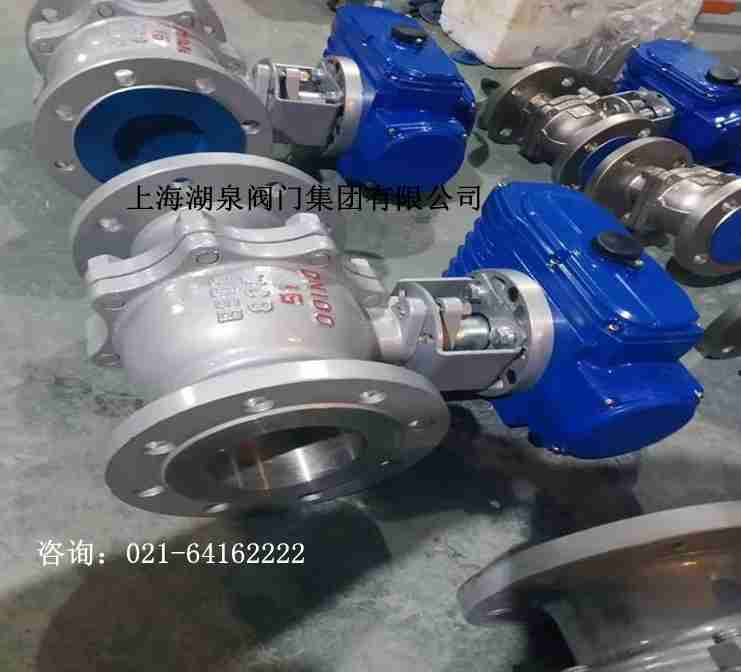

Q941H/Y電動開關閥門Q941Y-16P產品技術參數電動高溫球閥采用金屬硬密封結構，溫度可承受550ºC，球閥與執行機構的連接采用直連方式，電動執行器內置伺服系統，無須另配伺服放大器，輸入 4~20mA 信號及 220V AC 電源即可控制運轉?？筛鶕?jù)用戶要求配置不同型號電子式電動執行機構。
電動開關閥門Q941Y-16P產品主要零部件材料
電動開關閥門Q941Y-16P產品技術參數
| PN16～PN64性能參數 | ||||
| 型號 | PN |
工作壓力 MPa |
適用溫度 ℃ |
適用介質 |
| Q941Y-16C | 16 | 1.6 | ≤ 425 | 水、氣、油含顆粒介質 |
| Q941Y-25C | 25 | 2.5 | ||
| Q941Y-40C | 40 | 4 | ||
| Q941F-16P | 16 | 1.6 | ≤ 180 | 硝酸類 |
| Q941F-25P | 25 | 2.5 | ||
| Q941F-40P | 40 | 4 | ||
| Q941Y-16P | 16 | 1.6 | ≤ 450 | 水、氣、油含顆粒介質 |
| Q941Y-25P | 25 | 2.5 | ||
| Q941Y-40P | 40 | 4 | ||
| Q941Y-16R | 16 | 1.6 | ≤ 450 | 水、氣、油含顆粒介質 |
| Q941Y-25R | 25 | 2.5 | ||
| Q941Y-40R | 40 | 4 | ||
Q941H/Y電動開關閥門Q941Y-16P產品技術參數電動高溫球閥采用金屬硬密封結構，溫度可承受550ºC，球閥與執行機構的連接采用直連方式，電動執行器內置伺服系統，無須另配伺服放大器，輸入 4~20mA 信號及 220V AC 電源即可控制運轉?？筛鶕?jù)用戶要求配置不同型號電子式電動執行機構。
電動開關閥門Q941Y-16P產品主要零部件材料
| PN16～PN64零部件材料 | ||||
| 型號 | 材料 | |||
| 閥體 | 閥桿 | 密封面 | 填料 | |
| Q941F-16C | WCB | 2Cr13 | PTFE、增強 PTFE | PTFE |
| Q941F-25C | 304 | |||
| Q941F-40C | 316 | |||
| Q941Y-16C | 1Cr18Ni9Ti | 金屬堆焊鈷基 | 柔性石墨 | |
| Q941Y-25C | 1Cr18Ni12Mo2Ti | |||
| Q941Y-40C | ||||
| Q941F-16P | CF8 | 304 | PTFE、增強 PTFE | PTFE |
| Q941F-25P | ||||
| Q941F-40P | ||||
| Q941Y-16P | 金屬堆焊鈷基 | 柔性石墨 | ||
| Q941Y-25P | ||||
| Q941Y-40P | ||||
| Q941F-16R | CF8M | 316 | PTFE、增強 PTFE | PTFE |
| Q941F-25R | ||||
| Q941F-40R | ||||
| Q941Y-16R | 金屬堆焊鈷基 | 柔性石墨 | ||
| Q941Y-25R | ||||
| Q941Y-40R | ||||
| Q941F-16I | 合金鋼 | 不銹鋼 | — | — |
| Q941F-25I | ||||
| Q941F-40I | ||||
| Q941F-64I | ||||
| 型號 |
公稱壓力 (MPa) |
強度試驗壓力 (MPa) |
密封試驗壓 (MPa) |
適用溫度 (℃) |
適用介質 |
| QJ941M/F-16C | 1.6 | 2.4 | 1.8 | -28～+300(M/F) | 導熱油、水、蒸汽、氣體、油品等非腐蝕性介質 |
| QJ941M/F-25C | 2.5 | 3.8 | 2.8 | -28～+300(PPN) |
| 公稱通徑D（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | |
| 公稱壓力PN（MPa） | 1.6、2.5、4.0、6.4 | ||||||||||||
| 流量特性 | 近似等百分比（參見典型曲線圖）、直線性、快開特性 | ||||||||||||
| 閥板轉角（度） | 0°～90° | ||||||||||||
| 允許泄漏量等級 | 軟密封：零泄露 硬密封：≤10--5額定流量系數 | ||||||||||||
| 執行器型號 | HL、3810R、PSQ HQ或QB型 | ||||||||||||
| 作用形式 | 開關型、智能調節型、（隔爆型） | ||||||||||||
| 電源電壓 | AC220V 50Hz或AC380V 50Hz | ||||||||||||
| 調節型 | 輸入信號 | 0～10mA、4～10mA 、1-5VDC | |||||||||||
| 輸入信號 | 0～10mA、4～10mA 、1-5VDC | ||||||||||||
| 基本誤差 | ≤±1.5% | ||||||||||||
| 回差 | ≤1.5% | ||||||||||||
| 死區 | ≤0.3% | ||||||||||||
| 可調節比 | 250:1 | 300:1 | |||||||||||
| 開關型 | 電源電壓 | AC220V/AC380V/AC110V | |||||||||||
| 反饋信號 | 有源觸點信號、無源觸點信號（可選） | ||||||||||||
