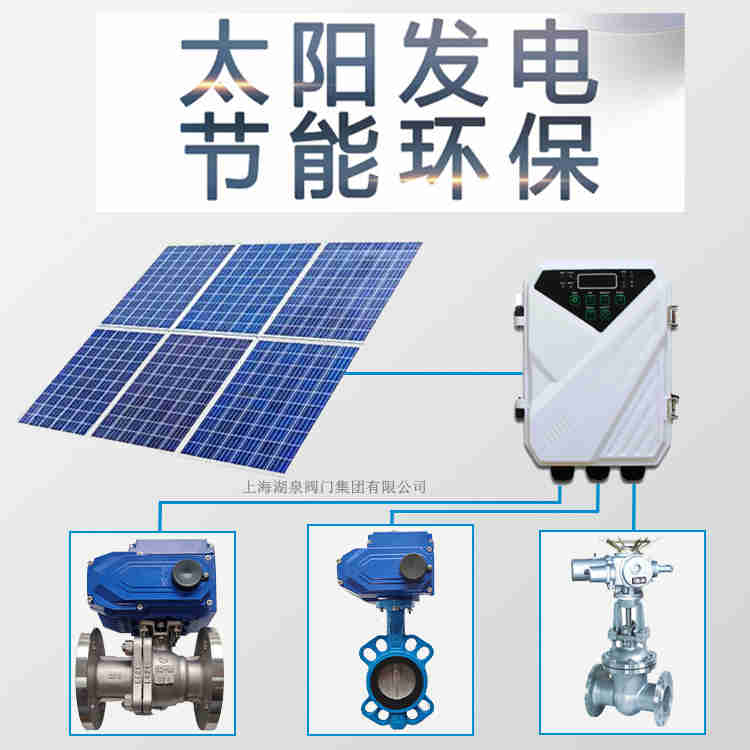

怎樣遠程控制電動蝶閥實用新型提供，旨在解決上述存在現有的蝶閥通常采用人工進行關閉，無法實現電動開啟和關閉，而且不能遠程進行控制，智能化程度較低，無法滿足使用需求的問題，本實用新型是這樣實現的，一種具有遠程控制功能的智能蝶閥，包括閥體，所述閥體的頂端固定連接有相對稱的固定板，兩個所述固定板的頂端共同固定連接有驅動殼體，所述驅動殼體的上表面固定安裝有驅動電機，所述驅動殼體的內壁開設有相對稱的通孔，所述驅動電機的輸出端固定安裝有閥桿，所述閥體的頂端固定鑲嵌有第一軸承，所述閥體的內部設有圓盤，所述閥桿的底端依次貫穿兩個通孔和第一軸承并與圓盤的頂端固定連接。 即利用有線方式通過控制中心發出指令，來控制田間放置的相關設備如：電動蝶閥及執行器，電磁或電動閥門等實現閥門的開關、閥門工作狀態的反饋、查詢等功能，并將執行的結果顯示到控制中心PC機上,本智能電動蝶閥遠程自動化滴灌控制系統子設備包括：主控制箱、校時天線1根，GSM天線1根、220v-12vDC電源、電動蝶閥及執行器等。每臺主控制器最多可接8路有線電動蝶閥控制器，每臺有線電動蝶閥控制器最多可控制2路電動蝶閥及執行器的開或關。 怎樣遠程控制電動蝶閥1、一種農業灌溉大口徑電動閥門控制系統，其特征在于：包括太陽能光伏板（1）、蓄電池（2）、控制單元（3）、大口徑電動蝶閥（4）和正弦波逆電器（5），太陽能光伏板（1）經太陽能充放電管理模塊（6）與蓄電池（2）相連，蓄電池（2）經正弦波逆電器（5）與大口徑電動蝶閥（4）相連，蓄電池（2）經開關電源模塊（7）與控制單元（3）相連，所述大口徑電動蝶閥（4）與控制單元（3）相連。
2、根據權利要求1所述一種農業灌溉大口徑電動閥門控制系統，其特征在于：太陽能光伏板（1）為18.5V/100太陽能光伏板，經12/24V30A充放電管理模塊（6）對DC12V蓄電池（2）充電，蓄電池（2）容量80A·h。

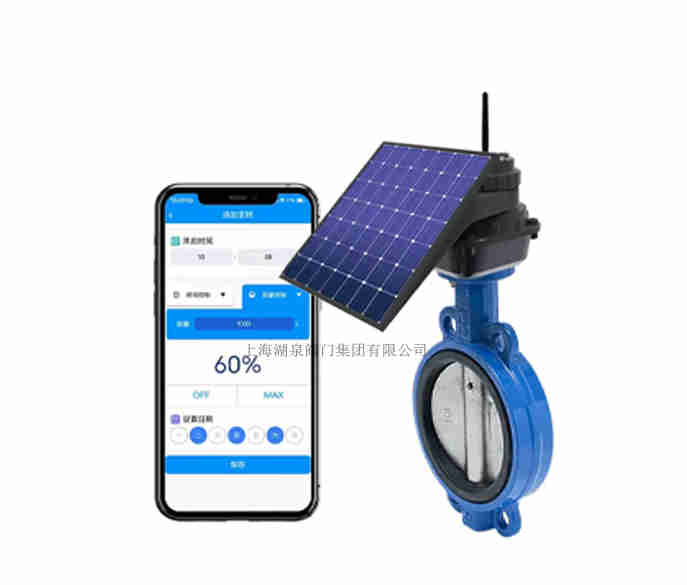

3、根據權利要求1所述一種農業灌溉大口徑電動閥門控制系統，其特征在于：正弦波逆電器（5）為DC12V變AC220V正弦波逆電器。 1、遠程LoRa控制電動蝶閥介紹: 說明:1、每臺電裝有個無線模組,然后統一連接到云端服務器,可通過有外網的電腦與移動設備監視與控制每臺電裝2、每...
2、無線遠程LoRa控制電動蝶閥優勢:
全面的閥門運行狀態與數據監控功能: u 非侵入式設計,調試簡單、直觀; u全視角LCD菜單式顯示界面:有中英文二種語言可...

遠程PLC控制整體型電動蝶閥仍具有穩定的密封性能。它的特殊密封系統可保證從超低溫至超高溫各溫度范圍都具有較高的密封性能。整體型電動蝶閥工作電源通常有：AC220V AC380V等。輸入信號：4~20mA 0~10v等弱電信號。由調節型電動執行機構和閥桿連接調試好以后；以電能作為驅動力來驅動硬密封蝶閥閥板，作0~90°部分回轉運動。接收工業自動化控制系統的4~20mA信號來精確控制閥門開度，從而達到流量、溫度、壓力等不同工藝參數的調節和控制。硬密封整體型電動蝶閥的驅動形式除了電動之外還有：手動,蝸輪桿傳動,氣動等。 閥門的連接形式有無法蘭對夾式,法蘭連接和對焊連接?！∵b控電動蝶閥開關式和智能調節式控制方式,電動蝶閥可以遠程操控接入DCS系統，也可以在就地利用遙控操作，適合操作高空或者地底下的工況，蝶閥配電動執行機構，通過輸入控制信號(4-20毫伏直流或1-5毫伏直流)和單相電源控制操作。它具有功能強、體積小、輕便舒適、性能可靠、匹配簡單、循環容量大的優點，特別適用于具有粘性、顆粒性和纖維性的介質

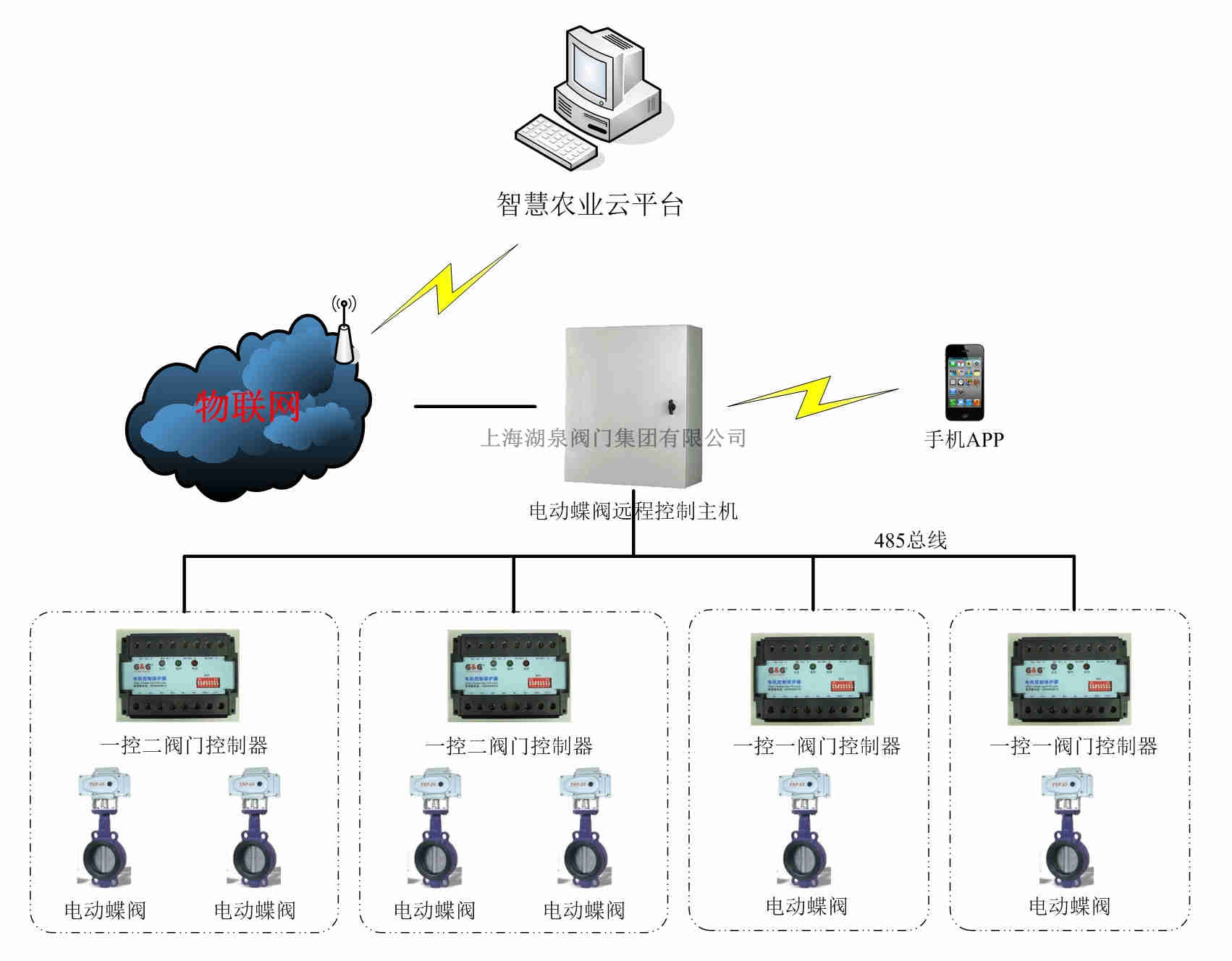

即利用有線方式通過控制中心發出指令，來控制田間放置的相關設備如：電動蝶閥及執行器，電磁或電動閥門等實現閥門的開關、閥門工作狀態的反饋、查詢等功能，并將執行的結果顯示到控制中心PC機上。本智能電動蝶閥遠程自動化滴灌控制系統子設備包括：主控制箱、校時天線1根，GSM天線1根、220v-12vDC電源、電動蝶閥及執行器等。每臺主控制器最多可接8路有線電動蝶閥控制器，每臺有線電動蝶閥控制器最多可控制2路電動蝶閥及執行器的開或關。

1)主機：運用物聯網網絡傳輸信息，傳輸距離遠，容易控制，主要應用在控制室內、外環境工作的農田灌溉系統；
2) 電機保護擴展功能：可以配合抵壓?jiǎn)?dòng)箱和變頻啟動箱使用，可以增加水位監測聯動井泵，監測井泵水壓等；
3) 采用RS485通信方式對8個閥門控制器控制；
4)2組脈沖信號輸出，2組啟動停止信號輸出；
5)2個4-20MA輸入；
6)1個4-20MA輸出；
7)2個開關信號輸入；
8)控制方式：平臺軟件控制、APP控制、預約控制、短信控制和手動控制等。
